Disgrifiad Cynnyrch DYLANWADAU

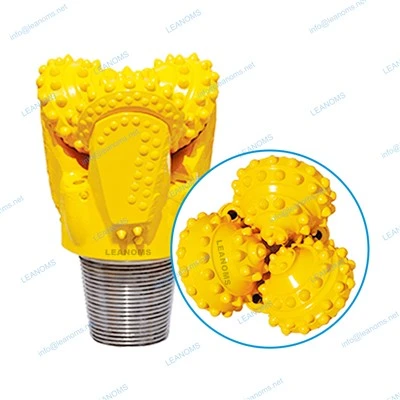

Mae bit Tricone, a elwir hefyd yn ddarn côn rholio, yn offeryn arbenigol a ddefnyddir yn y diwydiant drilio, yn enwedig mewn archwilio olew a nwy, mwyngloddio, a drilio ffynnon ddŵr. Fe'i cynlluniwyd i dyllu trwy amrywiol ffurfiannau creigiau, gan gynnwys ffurfiannau meddal, canolig a chaled, trwy ddefnyddio mudiant cylchdroi a gweithred dorri tri strwythur siâp côn unigol.
Dyma gyflwyniad i gydrannau allweddol ac egwyddorion gweithio darn Tricone:
Cydrannau:
Conau:Mae'r bit Tricone yn cynnwys tri chôn, pob un â rhesi o ddannedd neu elfennau torri ynghlwm wrthynt. Mae'r dannedd hyn wedi'u gwneud o ddeunyddiau caled fel carbid twngsten i wrthsefyll y straen uchel a'r amodau sgraffiniol a wynebir yn ystod drilio.
Bearings:Mae pob côn wedi'i osod ar set o Bearings sy'n caniatáu iddo gylchdroi'n rhydd. Mae'r berynnau hyn wedi'u cynllunio i wrthsefyll llwythi echelinol a rheiddiol ac maent yn hanfodol ar gyfer sicrhau cylchdro llyfn y conau o dan rymoedd drilio uchel.
Corff Did:Mae'r conau ynghlwm wrth gorff did canolog, sydd wedi'i gysylltu â'r llinyn drilio. Fel arfer mae gan y corff bit gysylltiadau edafu sy'n caniatáu iddo gael ei sgriwio ar ddiwedd y llinyn drilio.
Egwyddor gweithio:Wrth i'r broses drilio ddechrau, mae'r llinyn dril yn cael ei gylchdroi o'r wyneb, sydd yn ei dro yn cylchdroi'r bit Tricone. Mae'r symudiad cylchdroi yn achosi i'r conau rolio ar hyd gwaelod y twll turio. Daw'r dannedd ar y conau i gysylltiad â'r ffurfiannau creigiau, ac oherwydd y cyfuniad o gylchdroi a phwysau a gymhwysir gan y llinyn dril, maent yn creu gweithred dorri.
Trefnir y dannedd mewn gwahanol batrymau a dyluniadau yn dibynnu ar y math o ffurfiad sy'n cael ei ddrilio. Ar gyfer ffurfiannau meddalach, gallai'r dannedd fod yn fwy ac wedi'u gwasgaru'n ehangach, tra byddai ffurfiannau anoddach yn gofyn am ddannedd llai â bylchau rhyngddynt. Mae cylchdro'r conau nid yn unig yn torri i mewn i'r graig ond hefyd yn helpu i'w dorri'n ddarnau llai, sydd wedyn yn cael eu codi i'r wyneb gan yr hylif drilio (mwd) sy'n cylchredeg drwy'r ffynnon.
Manteision: Mae darnau tricone yn cynnig nifer o fanteision mewn gweithrediadau drilio:
Amlochredd:Maent yn effeithiol ar draws ystod eang o ffurfiannau creigiau, o feddal i galed. Mae'r addasrwydd hwn yn eu gwneud yn addas ar gyfer cymwysiadau drilio amrywiol.
Effeithlonrwydd:Gall darnau triccon drin cyfraddau drilio uchel ac maent yn gallu torri trwy ffurfiannau heriol yn fwy effeithlon o gymharu â rhai dulliau drilio eraill.
Gwydnwch:Mae'r defnydd o ddeunyddiau cadarn ar gyfer y dannedd a'r Bearings yn gwneud darnau Tricone yn wydn ac yn gallu gwrthsefyll yr amodau anodd a wynebir yn ystod drilio.
